上一篇介绍了OpenGL ES能够绘制的几种基本几何图形:点,线,三角形。将分别介绍这几种基本几何图形的例子。为方便起见,暂时在同一平面上绘制这些几何图形,在后面介绍完OpenGL ES的坐标系统和坐标变换后,再介绍真正的3D图形绘制方法。

在Android OpenGL ES 开发教程(7):创建实例应用OpenGLDemos程序框架 创建了示例应用的程序框架,并提供了一个“Hello World?示例。

为避免一些重复代码,这里定义一个所有示例代码的基类OpenGLESActivity,其定义如下:

public class OpenGLESActivity extends Activity
 implements IOpenGLDemo{

 /** Called when the activity is first created. */
 @Override
 public void onCreate(Bundle savedInstanceState) {
 super.onCreate(savedInstanceState);
 this.requestWindowFeature(Window.FEATURE_NO_TITLE);
 getWindow().setFlags(
 WindowManager.LayoutParams.FLAG_FULLSCREEN,
 WindowManager.LayoutParams.FLAG_FULLSCREEN);

 mGLSurfaceView = new GLSurfaceView(this);
 mGLSurfaceView.setRenderer(new OpenGLRenderer(this));
 setContentView(mGLSurfaceView);
 }

 public void DrawScene(GL10 gl) {
 gl.glClearColor(0.0f, 0.0f, 0.0f, 0.0f);
 // Clears the screen and depth buffer.
 gl.glClear(GL10.GL_COLOR_BUFFER_BIT
 | GL10.GL_DEPTH_BUFFER_BIT);

 }

 @Override
 protected void onResume() {
 // Ideally a game should implement onResume() and onPause()
 // to take appropriate action when the activity looses focus
 super.onResume();
 mGLSurfaceView.onResume();
 }

 @Override
 protected void onPause() {
 // Ideally a game should implement onResume() and onPause()
 // to take appropriate action when the activity looses focus
 super.onPause();
 mGLSurfaceView.onPause();
 }

 protected GLSurfaceView mGLSurfaceView;

}
  • 在onCreate 方法中创建一个GLSurfaceView mGLSurfaceView,并将屏幕设置为全屏。并为mGLSurfaceView设置Render.
  • onResume ,onPause 处理GLSurfaceView 的暂停和恢复。
  • DrawScene 使用黑色清空屏幕。

OpenGL ES 内部存放图形数据的Buffer有COLOR ,DEPTH (深度信息)等,在绘制图形只前一般需要清空COLOR 和 DEPTH Buffer。

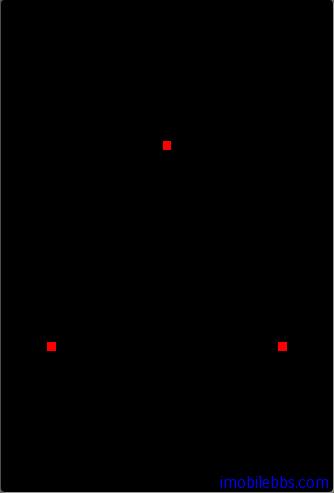

在屏幕上使用红色绘制3个点。创建一个DrawPoint 作为 OpenGLESActivity 的子类,并定义3个顶点的坐标:

public class DrawPoint extends OpenGLESActivity
 implements IOpenGLDemo{

 float[] vertexArray = new float[]{
 -0.8f , -0.4f * 1.732f , 0.0f ,
 0.8f , -0.4f * 1.732f , 0.0f ,
 0.0f , 0.4f * 1.732f , 0.0f ,
 };


 /** Called when the activity is first created. */
 @Override
 public void onCreate(Bundle savedInstanceState) {
 super.onCreate(savedInstanceState);

 }

 ...

}

下面为DrawPoint 的DrawScene 的实现:

public void DrawScene(GL10 gl) {
 super.DrawScene(gl);

 ByteBuffer vbb
 = ByteBuffer.allocateDirect(vertexArray.length*4);
 vbb.order(ByteOrder.nativeOrder());
 FloatBuffer vertex = vbb.asFloatBuffer();
 vertex.put(vertexArray);
 vertex.position(0);

 gl.glColor4f(1.0f, 0.0f, 0.0f, 1.0f);
 gl.glPointSize(8f);
 gl.glLoadIdentity();
 gl.glTranslatef(0, 0, -4);

 gl.glEnableClientState(GL10.GL_VERTEX_ARRAY);

 gl.glVertexPointer(3, GL10.GL_FLOAT, 0, vertex);
 gl.glDrawArrays(GL10.GL_POINTS, 0, 3);

 gl.glDisableClientState(GL10.GL_VERTEX_ARRAY);

}
  • 首先是使用FloatBuffer 存放三个顶点坐标。
  • 使用glColor4f(float red, float green, float blue, float alpha) 将当前颜色设为红色。
  • glPointSize(float size) 可以用来设置绘制点的大小。
  • 使用glEnableClientState 打开Pipeline 的Vectex 顶点“开关”
  • 使用glVertexPointer 通知OpenGL ES图形库顶点坐标。
  • 使用GL_POINTS 模式使用glDrawArrays绘制3个顶点。
