记得我之前参与开发过一个华为的项目，要求程序可以支持好几种终端设备，其中就包括Android手机和Android Pad。然后为了节省人力，公司无节操地让Android手机和Android Pad都由我们团队开发。当时项目组定的方案是，制作两个版本的App，一个手机版，一个Pad版。由于当时手机版的主体功能已经做的差不多了，所以Pad版基本上就是把手机版的代码完全拷过来，然后再根据平板的特性部分稍作修改就好了。

但是，从此以后我们就非常苦逼了。每次要添加什么新功能，同样的代码要写两遍。每次要修复任何bug，都要在手机版代码和Pad版代码里各修改一遍。这还不算什么，每到出版本的时候就更离谱了。华为要求每次需要出两个版本，一个华为内网环境的版本，一个客户现场的版本，而现在又分了手机和Pad，也就是每次需要出四个版本。如果在出完版本后自测还出现了问题，就可以直接通宵了。这尤其是苦了我们的X总(由于他dota打的比较好，我都喜欢叫他X神)。他在我们项目组中单独维护一个模块，并且每次打版本都是由他负责，加班的时候我们都能跑，就是他跑不了。这里也是赞扬一下我们X神的敬业精神，如果他看得到的话。

经历过那么苦逼时期的我也就开始思考，可不可以制作同时兼容手机和平板的App呢？答案当然是肯定的，不过我这个人比较懒，一直也提不起精神去钻研这个问题。直到我一个在美国留学的朋友Gong让我帮她解决她的研究生导师布置的作业(我知道你研究生导师看不懂中文 ^-^)，正好涉及到了这一块，也就借此机会研究了一下，现在拿出来跟大家分享。

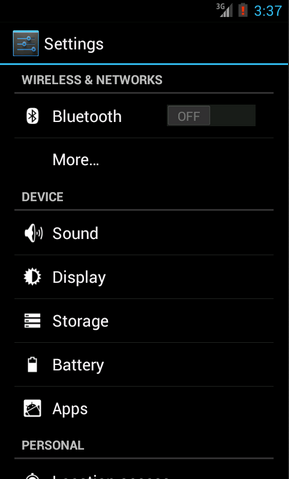

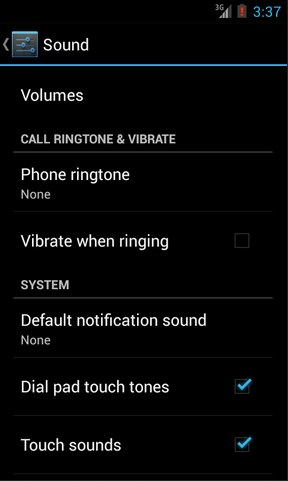

我们先来看一下Android手机的设置界面，点击一下Sound，可以跳转到声音设置界面，如下面两张图所示：

【Android 界面效果17】Android手机平板两不误，使用Fragment实现兼容手机和平板的程序           【Android 界面效果17】Android手机平板两不误，使用Fragment实现兼容手机和平板的程序

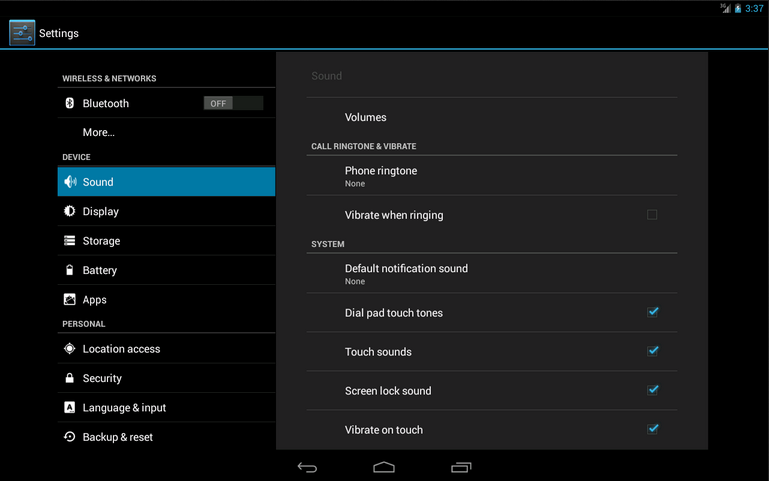

然后再来看一下Android Pad的设置界面，主设置页面和声音设置页面都是在一个界面显示的，如下图所示：

【Android 界面效果17】Android手机平板两不误，使用Fragment实现兼容手机和平板的程序

如果这分别是两个不同的App做出的效果，那没有丝毫惊奇之处。但如果是同一个App，在手机上和平板上运行分别有以上两种效果的话，你是不是就已经心动了？我们现在就来模拟实现一下。

首先你需要对Fragment有一定的了解，如果你还没接触过Fragment，建议可以先阅读 Android Fragment完全解析，关于碎片你所需知道的一切 这篇文章。并且本次的代码是运行在Android 4.0版本上的，如果你的SDK版本还比较低的话，建议可以先升升级了。

新建一个Android项目，取名叫FragmentDemo。打开或新建MainActivity作为程序的主Activity，里面有如下自动生成的内容：

[java] view plaincopy


  1. public class MainActivity extends Activity {
  2.
  3.     @Override
  4.     public void onCreate(Bundle savedInstanceState) {
  5.         super.onCreate(savedInstanceState);
  6.         setContentView(R.layout.activity_main);
  7.     }
  8.
  9. }

作为一个Android老手，上面的代码实在太小儿科了，每个Activity中都会有这样的代码。不过今天我们的程序可不会这么简单，加载布局这一块还是大有文章的。



打开或新建res/layout/activity_main.xml作为程序的主布局文件，里面代码如下：

[HTML] view plaincopy


  1. <LinearLayout xmlns:android="Http://schemas.android.com/apk/res/android"
  2.     xmlns:tools="http://schemas.android.com/tools"
  3.     android:layout_width="fill_parent"
  4.     android:layout_height="fill_parent"
  5.     android:orientation="horizontal"
  6.     tools:context=".MainActivity" >
  7.
  8.     <fragment
  9.         android:id="@+id/menu_fragment"
  10.         android:name="com.example.fragmentdemo.MenuFragment"
  11.         android:layout_width="fill_parent"
  12.         android:layout_height="fill_parent"
  13.         />
  14.
  15. </LinearLayout>

这个布局引用了一个MenuFragment，我们稍后来进行实现，先来看一下今天的一个重点，我们需要再新建一个activity_main.xml，这个布局文件名和前面的主布局文件名是一样的，但是要放在不同的目录下面。



在res目录下新建layout-large目录，然后这个目录下创建新的activity_main.xml，加入如下代码：

[html] view plaincopy


  1. <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
  2.     xmlns:tools="http://schemas.android.com/tools"
  3.     android:layout_width="fill_parent"
  4.     android:layout_height="fill_parent"
  5.     android:orientation="horizontal"
  6.     android:baselineAligned="false"
  7.     tools:context=".MainActivity"
  8.     >
  9.
  10.     <fragment
  11.         android:id="@+id/left_fragment"
  12.         android:name="com.example.fragmentdemo.MenuFragment"
  13.         android:layout_width="0dip"
  14.         android:layout_height="fill_parent"
  15.         android:layout_weight="1"
  16.         />
  17.
  18.     <FrameLayout
  19.         android:id="@+id/details_layout"
  20.         android:layout_width="0dip"
  21.         android:layout_height="fill_parent"
  22.         android:layout_weight="3"
  23.         ></FrameLayout>
  24.
  25. </LinearLayout>



这个布局同样也引用了MenuFragment，另外还加入了一个FrameLayout用于显示详细内容。其实也就是分别对应了平板界面上的左侧布局和右侧布局。

这里用到了动态加载布局的技巧，首先Activity中调用 setContentView(R.layout.activity_main) ，表明当前的Activity想加载activity_main这个布局文件。而Android系统又会根据当前的运行环境判断程序是否运行在大屏幕设备上，如果运行在大屏幕设备上，就加载layout-large目录下的activity_main.xml，否则就默认加载layout目录下的activity_main.xml。

关于动态加载布局的更多内容，可以阅读 Android官方提供的支持不同屏幕大小的全部方法 这篇文章。

下面我们来实现久违的MenuFragment，新建一个MenuFragment类继承自Fragment，具体代码如下：

[java] view plaincopy


  1. public class MenuFragment extends Fragment implements OnItemClickListener {
  2.
  3.     /**
  4.      * 菜单界面中只包含了一个ListView。
  5.      */
  6.     private ListView menuList;
  7.
  8.     /**
  9.      * ListView的适配器。
  10.      */
  11.     private ArrayAdapter<String> adapter;
  12.
  13.     /**
  14.      * 用于填充ListView的数据，这里就简单只用了两条数据。
  15.      */
  16.     private String[] menuItems = { "Sound", "Display" };
  17.
  18.     /**
  19.      * 是否是双页模式。如果一个Activity中包含了两个Fragment，就是双页模式。
  20.      */
  21.     private boolean isTwoPane;
  22.
  23.     /**
  24.      * 当Activity和Fragment建立关联时，初始化适配器中的数据。
  25.      */
  26.     @Override
  27.     public void onAttach(Activity activity) {
  28.         super.onAttach(activity);
  29.         adapter = new ArrayAdapter<String>(activity, android.R.layout.simple_list_item_1, menuItems);
  30.     }
  31.
  32.     /**
  33.      * 加载menu_fragment布局文件，为ListView绑定了适配器，并设置了监听事件。
  34.      */
  35.     @Override
  36.     public View onCreateView(LayoutInflater inflater, ViewGroup container, Bundle savedInstanceState) {
  37.         View view = inflater.inflate(R.layout.menu_fragment, container, false);
  38.         menuList = (ListView) view.findViewById(R.id.menu_list);
  39.         menuList.setAdapter(adapter);
  40.         menuList.setOnItemClickListener(this);
  41.         return view;
  42.     }
  43.
  44.     /**
  45.      * 当Activity创建完毕后，尝试获取一下布局文件中是否有details_layout这个元素，如果有说明当前
  46.      * 是双页模式，如果没有说明当前是单页模式。
  47.      */
  48.     @Override
  49.     public void onActivityCreated(Bundle savedInstanceState) {
  50.         super.onActivityCreated(savedInstanceState);
  51.         if (getActivity().findViewById(R.id.details_layout) != null) {
  52.             isTwoPane = true;
  53.         } else {
  54.             isTwoPane = false;
  55.         }
  56.     }
  57.
  58.     /**
  59.      * 处理ListView的点击事件，会根据当前是否是双页模式进行判断。如果是双页模式，则会动态添加Fragment。
  60.      * 如果不是双页模式，则会打开新的Activity。
  61.      */
  62.     @Override
  63.     public void onItemClick(AdapterView<?> arg0, View view, int index, long arg3) {
  64.         if (isTwoPane) {
  65.             Fragment fragment = null;
  66.             if (index == 0) {
  67.                 fragment = new SoundFragment();
  68.             } else if (index == 1) {
  69.                 fragment = new DisplayFragment();
  70.             }
  71.             getFragmentManager().beginTransaction().replace(R.id.details_layout, fragment).commit();
  72.         } else {
  73.             Intent intent = null;
  74.             if (index == 0) {
  75.                 intent = new Intent(getActivity(), SoundActivity.class);
  76.             } else if (index == 1) {
  77.                 intent = new Intent(getActivity(), DisplayActivity.class);
  78.             }
  79.             startActivity(intent);
  80.         }
  81.     }
  82.
  83. }

这个类的代码并不长，我简单的说明一下。在onCreateView方法中加载了menu_fragment这个布局，这个布局里面包含了一个ListView，然后我们对这个ListView填充了两个简单的数据 "Sound" 和 "Display" 。又在onActivityCreated方法中做了一个判断，如果Activity的布局中包含了details_layout这个元素，那么当前就是双页模式，否则就是单页模式。onItemClick方法则处理了ListView的点击事件，发现如果当前是双页模式，就动态往details_layout中添加Fragment，如果当前是单页模式，就直接打开新的Activity。



我们把MenuFragment中引用到的其它内容一个个添加进来。新建menu_fragment.xml文件，加入如下代码：

[html] view plaincopy


  1. <?xml version="1.0" encoding="UTF-8"?>
  2. <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
  3.     android:layout_width="fill_parent"
  4.     android:layout_height="fill_parent" >
  5.
  6.     <ListView
  7.         android:id="@+id/menu_list"
  8.         android:layout_width="fill_parent"
  9.         android:layout_height="fill_parent"
  10.         ></ListView>
  11.
  12. </LinearLayout>

然后新建SoundFragment，里面内容非常简单：

[java] view plaincopy


  1. public class SoundFragment extends Fragment {
  2.
  3.     @Override
  4.     public View onCreateView(LayoutInflater inflater, ViewGroup container, Bundle savedInstanceState) {
  5.         View view = inflater.inflate(R.layout.sound_fragment, container, false);
  6.         return view;
  7.     }
  8.
  9. }

这里SoundFragment需要用到sound_fragment.xml布局文件，因此这里我们新建这个布局文件，并加入如下代码：

[html] view plaincopy


  1. <?xml version="1.0" encoding="utf-8"?>
  2. <RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
  3.     android:layout_width="match_parent"
  4.     android:layout_height="match_parent"
  5.     android:background="#00ff00"
  6.     android:orientation="vertical" >
  7.
  8.     <TextView
  9.         android:layout_width="wrap_content"
  10.         android:layout_height="wrap_content"
  11.         android:layout_centerInParent="true"
  12.         android:textSize="28sp"
  13.         android:textColor="#000000"
  14.         android:text="This is sound view"
  15.         />
  16.
  17. </RelativeLayout>

同样的道理，我们再新建DisplayFragment和display_fragment.xml布局文件：

[java] view plaincopy


  1. public class DisplayFragment extends Fragment {
  2.
  3.     public View onCreateView(LayoutInflater inflater, ViewGroup container, Bundle savedInstanceState) {
  4.         View view = inflater.inflate(R.layout.display_fragment, container, false);
  5.         return view;
  6.     }
  7. }
[html] view plaincopy


  1. <?xml version="1.0" encoding="utf-8"?>
  2. <RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
  3.     android:layout_width="match_parent"
  4.     android:layout_height="match_parent"
  5.     android:background="#0000ff"
  6.     android:orientation="vertical" >
  7.
  8.     <TextView
  9.         android:layout_width="wrap_content"
  10.         android:layout_height="wrap_content"
  11.         android:layout_centerInParent="true"
  12.         android:textSize="28sp"
  13.         android:textColor="#000000"
  14.         android:text="This is display view"
  15.         />
  16.
  17. </RelativeLayout>

然后新建SoundActivity，代码如下：

[java] view plaincopy


  1. public class SoundActivity extends Activity {
  2.
  3.     @Override
  4.     protected void onCreate(Bundle savedInstanceState) {
  5.         super.onCreate(savedInstanceState);
  6.         setContentView(R.layout.sound_activity);
  7.     }
  8.
  9. }

这个Activity只是加载了一个布局文件，现在我们来实现sound_activity.xml这个布局文件：

[html] view plaincopy


  1. <?xml version="1.0" encoding="utf-8"?>
  2. <fragment xmlns:android="http://schemas.android.com/apk/res/android"
  3.     android:id="@+id/sound_fragment"
  4.     android:name="com.example.fragmentdemo.SoundFragment"
  5.     android:layout_width="match_parent"
  6.     android:layout_height="match_parent" >
  7.
  8. </fragment>

这个布局文件引用了SoundFragment，这样写的好处就是，以后我们只需要在SoundFragment中修改代码，SoundActivity就会跟着自动改变了，因为它所有的代码都是从SoundFragment中引用过来的。



好，同样的方法，我们再完成DisplayActivity：

[java] view plaincopy


  1. public class DisplayActivity extends Activity {
  2.
  3.     @Override
  4.     protected void onCreate(Bundle savedInstanceState) {
  5.         super.onCreate(savedInstanceState);
  6.         setContentView(R.layout.display_activity);
  7.     }
  8.
  9. }

然后加入display_activity.xml:

[html] view plaincopy


  1. <?xml version="1.0" encoding="utf-8"?>
  2. <fragment xmlns:android="http://schemas.android.com/apk/res/android"
  3.     android:id="@+id/display_fragment"
  4.     android:name="com.example.fragmentdemo.DisplayFragment"
  5.     android:layout_width="match_parent"
  6.     android:layout_height="match_parent" >
  7.
  8. </fragment>

现在所有的代码就都已经完成了，我们来看一下效果吧。

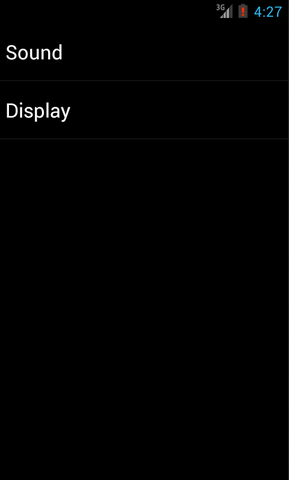

首先将程序运行在手机上，效果图如下：

【Android 界面效果17】Android手机平板两不误，使用Fragment实现兼容手机和平板的程序

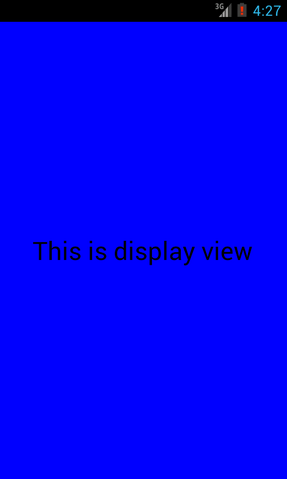

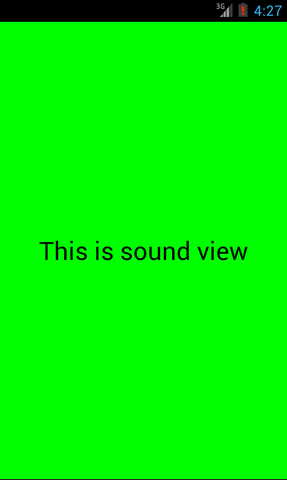

分别点击Sound和Display，界面会跳转到声音和显示界面：

【Android 界面效果17】Android手机平板两不误，使用Fragment实现兼容手机和平板的程序           【Android 界面效果17】Android手机平板两不误，使用Fragment实现兼容手机和平板的程序

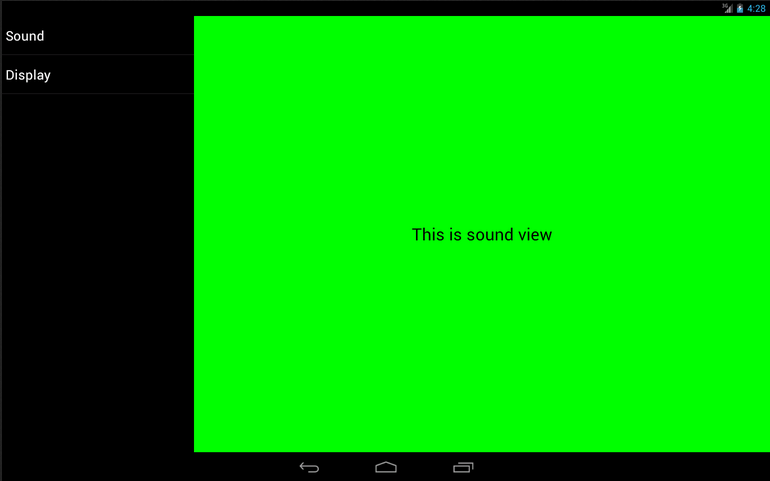

然后将程序在平板上运行，点击Sound，效果图如下：

【Android 界面效果17】Android手机平板两不误，使用Fragment实现兼容手机和平板的程序

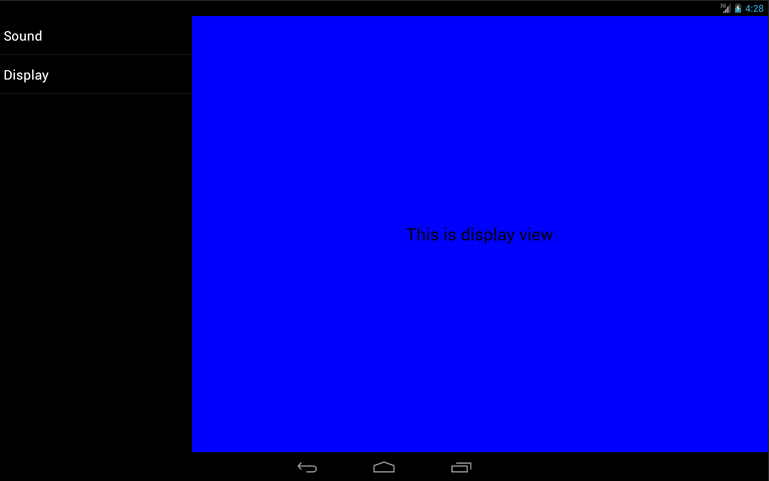

然后点击Display切换到显示界面，效果图如下：

【Android 界面效果17】Android手机平板两不误，使用Fragment实现兼容手机和平板的程序

这样我们就成功地让程序同时兼容手机和平板了。当然，这只是一个简单的demo，更多复杂的内容需要大家自己去实现了。

好了，今天的讲解到此结束，有疑问的朋友请在下面留言。

源码下载，请点击这里
