8.3.3 Paint API之—— MaskFilter(面具)

本节引言：

在Android基础入门教程——8.3.1 三个绘图工具类详解的Paint方法中有这样一个方法：

setMaskFilter(MaskFilter maskfilter)：设置MaskFilter，可以用不同的MaskFilter实现滤镜的效果，如滤化，立体等！而我们一般不会直接去用这个MaskFilter，而是使用它的两个子类：

BlurMaskFilter：指定了一个模糊的样式和半径来处理Paint的边缘。

EmbossMaskFilter：指定了光源的方向和环境光强度来添加浮雕效果。下面我们来写个例子来试验一下~！

1.BlurMaskFilter(模糊效果)

说什么滤镜立体，谁知道怎么样，示例见真知：

代码示例：

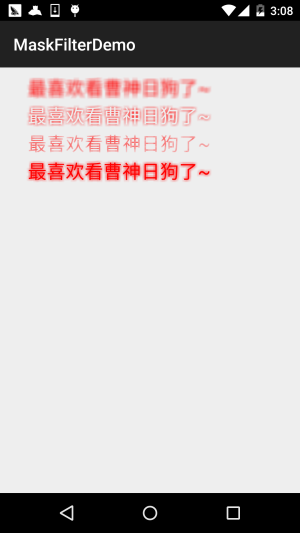

运行效果图：

8.3.3 Paint API之—— MaskFilter(面具)

实现代码：

这里我们创建一个自定义View，在里面完成绘制！

BlurMaskFilterView.java：

/**
 * Created by Jay on 2015/10/21 0021.
 */
public class BlurMaskFilterView extends View{

    public BlurMaskFilterView(Context context) {
        super(context);
    }

    public BlurMaskFilterView(Context context, AttributeSet attrs) {
        super(context, attrs);
    }

    public BlurMaskFilterView(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
    }

    @Override
    protected void onDraw(Canvas canvas) {

        BlurMaskFilter bmf = null;
        Paint paint=new Paint();
        paint.setAntiAlias(true);          //抗锯齿
        paint.setColor(Color.RED);//画笔颜色
        paint.setStyle(Paint.Style.FILL);  //画笔风格
        paint.setTextSize(68);             //绘制文字大小，单位px
        paint.setStrokeWidth(5);           //画笔粗细

        bmf = new BlurMaskFilter(10f,BlurMaskFilter.Blur.NORMAL);
        paint.setMaskFilter(bmf);
        canvas.drawText("最喜欢看曹神日狗了~", 100, 100, paint);
        bmf = new BlurMaskFilter(10f,BlurMaskFilter.Blur.OUTER);
        paint.setMaskFilter(bmf);
        canvas.drawText("最喜欢看曹神日狗了~", 100, 200, paint);
        bmf = new BlurMaskFilter(10f,BlurMaskFilter.Blur.INNER);
        paint.setMaskFilter(bmf);
        canvas.drawText("最喜欢看曹神日狗了~", 100, 300, paint);
        bmf = new BlurMaskFilter(10f,BlurMaskFilter.Blur.SOLID);
        paint.setMaskFilter(bmf);
        canvas.drawText("最喜欢看曹神日狗了~", 100, 400, paint);

        setLayerType(View.LAYER_TYPE_SOFTWARE, null);     //关闭硬件加速
    }
}

好的，从上面的代码示例，我们可以发现，我们使用这个BlurMaskFilter，无非是，在构造方法中实例化：

BlurMaskFilter(10f,BlurMaskFilter.Blur.NORMAL);

我们可以控制的就是这两个参数：

第一个参数：指定模糊边缘的半径；

第二个参数：指定模糊的风格，可选值有：

BlurMaskFilter.Blur.NORMAL：内外模糊

BlurMaskFilter.Blur.OUTER：外部模糊

BlurMaskFilter.Blur.INNER：内部模糊

BlurMaskFilter.Blur.SOLID：内部加粗，外部模糊

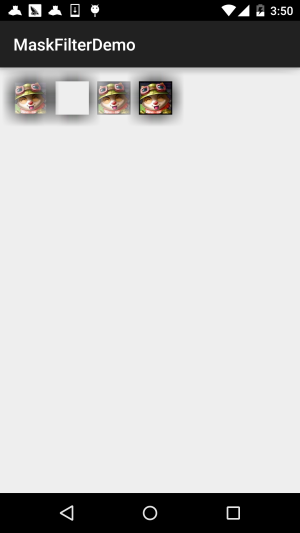

可能还是有点不清晰，我们找个图片来试试：

8.3.3 Paint API之—— MaskFilter(面具)

这里我们把模糊半径修改成了50，就更加明显了~

2.EmbossMaskFilter(浮雕效果)

如题，通过指定环境光源的方向和环境光强度来添加浮雕效果，同样，我们写个示例来看看效果：

代码示例：

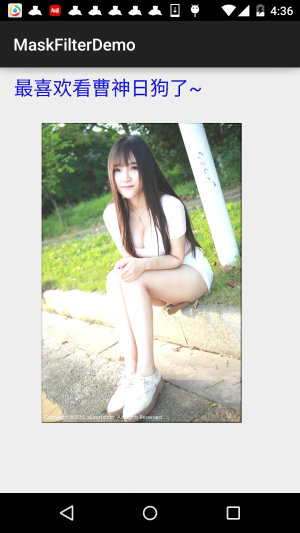

运行效果图：

8.3.3 Paint API之—— MaskFilter(面具)

实现代码：

/**
 * Created by Jay on 2015/10/22 0022.
 */
public class EmbossMaskFilterView extends View{

    public EmbossMaskFilterView(Context context) {
        super(context);
    }

    public EmbossMaskFilterView(Context context, AttributeSet attrs) {
        super(context, attrs);
    }

    public EmbossMaskFilterView(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
    }

    @Override
    protected void onDraw(Canvas canvas) {
        float[] direction = new float[]{ 1, 1, 3 };   // 设置光源的方向
        float light = 0.4f;     //设置环境光亮度
        float specular = 8;     // 定义镜面反射系数
        float blur = 3.0f;      //模糊半径
        EmbossMaskFilter emboss=new EmbossMaskFilter(direction,light,specular,blur);

        Paint paint = new Paint();
        paint.setAntiAlias(true);          //抗锯齿
        paint.setColor(Color.BLUE);//画笔颜色
        paint.setStyle(Paint.Style.FILL);  //画笔风格
        paint.setTextSize(70);             //绘制文字大小，单位px
        paint.setStrokeWidth(8);           //画笔粗细
        paint.setMaskFilter(emboss);

        paint.setMaskFilter(emboss);
        canvas.drawText("最喜欢看曹神日狗了~", 50, 100, paint);


        Bitmap bitmap = BitmapFactory.decodeResource(getResources(), R.mipmap.ic_bg_meizi1);
        canvas.drawBitmap(bitmap, 150, 200, paint);

        setLayerType(View.LAYER_TYPE_SOFTWARE, null);     //关闭硬件加速
    }
}

从效果图我们就可以看出一些EmbossMaskFilter的效果，修改光线，形成浮雕效果~妹子图不明显，文字就很清晰显示出纹路了！和BlurMaskFilter一样，相关的设置都是在构造方法中进行！

EmbossMaskFilter(float[] direction, float ambient, float specular, float blurRadius)参数依次是：

direction：浮点型数组，用于控制x,y,z轴的光源方向

ambient：设置环境光亮度，0到1之间

specular：镜面反射系数

blurRadius：模糊半径

你可以修改这些值，试试不同的效果，比如我修改下上述的，又会是另一种效果：

//这里为了明显点，换成了绿色

3.注意事项

在使用MaskFilter的时候要注意，当我们的targetSdkVersion >= 14的时候，MaskFilter 就不会起效果了，这是因为Android在API 14以上版本都是默认开启硬件加速的，这样充分利用GPU的特性，使得绘画更加平滑，但是会多消耗一些内存！好吧，我们把硬件加速关了就好，可以在不同级别下打开或者关闭硬件加速，一般是关闭~

Application：在配置文件的application节点添加： android:hardwareAccelerated="true"

Activity：在配置文件的activity节点添加 android:hardwareAccelerated="false"

View：可以获得View对象后调用，或者直接在View的onDraw()方法里设置： view.setLayerType(View.LAYER_TYPE_HARDWARE, null);

本节小结：

本节给大家演示了Paint的一个API，setMaskFilter(MaskFilter maskfilter)，学习了 MaskFilter两个子类的基本用法：BlurMaskFilter(模糊效果)与EmbossMaskFilter(浮雕效果)，比较简单，多学一点，对我们进阶部分的自定义控件也是没有坏处的~好的，就说这么多，谢谢~

对了，忘了说，其实在SDK中的example中有个类，就演示了这两种用法：

samples\android-xx\legacy\ApiDemos\src\com\example\android\apis\graphics目录下的：FingerPaint.java文件~
